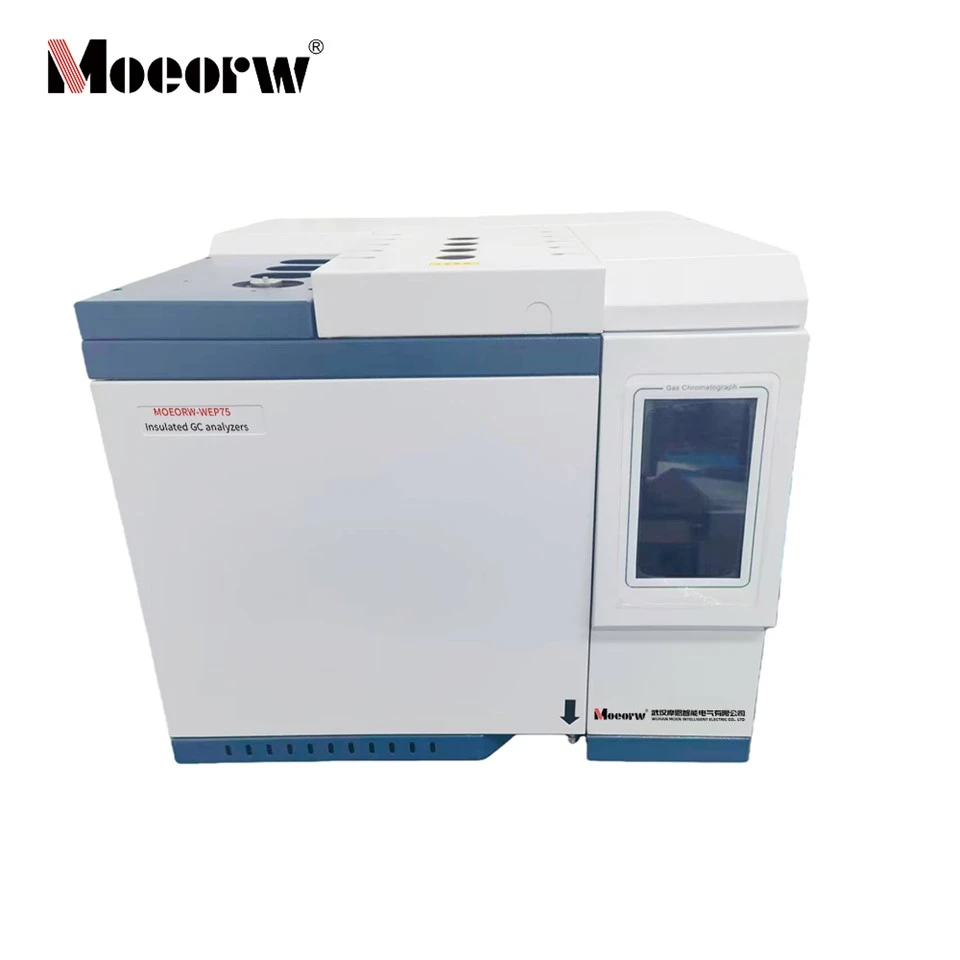

MOEORW-WEP75 er en gasskromatograf spesielt utviklet for transformatorolje, som muliggjør presis deteksjon av oppløste gasskomponenter i isolerende olje.

EPC/EPC tilbyr presis gassbanetemperaturkontroll, kompatibilitet med flere detektorer, ekstern Ethernet-kontroll og stabil og effektiv analyse.

Den er egnet for komponentanalyse innen flere felt som kraft, petrokjemi, miljøovervåking, industriell kvalitetskontroll og vitenskapelige forskningslaboratorier.

Gasskromatografi er en teknikk for å separere og analysere multi-komponentblandinger. Den bruker hovedsakelig forskjellene i kokepunkt, polaritet og adsorpsjonskoeffisient til komponentene i en prøve i den kromatografiske kolonnen for å skille komponentene og utføre kvalitativ og kvantitativ analyse på de separerte komponentene.

Gasskromatografer for transformatoroljeanalyse bruker gass som den mobile fasen (bærergass). Når prøven mates inn i injektoren og fordampes, føres den av bæregassen inn i en pakket kolonne eller kapillærkolonne. På grunn av forskjellene i kokepunkt, polaritet og adsorpsjonskoeffisient for hver komponent i prøven, separeres komponentene i kolonnen. Deretter oppdager detektoren koblet til kolonnen hver komponent i rekkefølge i henhold til dens fysisk-kjemiske egenskaper. Til slutt sendes dataene til en kromatografiarbeidsstasjon via nettverk. Kromatografiarbeidsstasjonen registrerer og analyserer gasskromatogrammene til hver komponent for å få en analyserapport.

● Driftsskjerm: 7-tommers kapasitiv berøringsskjerm med høy oppløsning

● Temperaturkontrollområde: 8 kanaler

● Temperaturkontrollområde: 3 grader over romtemperatur til 450 grader, økning: 0,1 grad, nøyaktighet: ±0,01 grad

●Antall temperaturrampe-opp: 99

●Maksimal oppvarmingshastighet: 120 grader /min

● Gasskretskontroll : Helelektronisk trykk- og strømningskontroll

●Bæregasskontrollmodi: trykk, strømningshastighet, lineær hastighet, programmert trykk, programmert strømningshastighet, programmert lineær hastighet

●Programspenning/strømningshastighet/lineær hastighet: 12. orden

● Måleområde: Trykk: 0-0,6Mpa, strømningshastighet: 0-100mL/min eller 0-1000mL/min.

●Oppløsning: 0,001psi

●Eksterne arrangementer: 8 kanaler ; Hjelpekontrollutganger: 2 kanaler

●Typer injektorer: pakket kolonneinjektor, kapillærinjektor, seks-ventilgassinjektor, autosampler

●Antall detektorer: 4 (maksimalt); FID, TCD, ECD, FPD, NPD, PDHID, PED, etc.

●Injeksjonsstart: Manuell eller automatisk valgbar

● Kommunikasjonsgrensesnitt: Ethernet: IEEE 802.3

1.3.2 Detektor tekniske spesifikasjoner

1. Flammeioniseringsdetektor (FID)

● Deteksjonsgrense: Mindre enn eller lik 1 ×^10⁻¹² g/s (heksadekan/isooktan)

● Grunnlinjestøy: Mindre enn eller lik 2 ×^10⁻¹⁴ A

● Grunnlinjedrift: Mindre enn eller lik 1 ×^10⁻¹³ A/30 min

●Lineært område: Større enn eller lik 10⁷

2. Termisk konduktivitetsdetektor (TCD)

●Sensitivitet: S Større enn eller lik 10000mV•ml/mg (benzen/toluen) (med valgbar forsterkning på 1, 2, 3 eller 4 ganger)

● Grunnlinjestøy: Mindre enn eller lik 20μV

● Grunnlinjedrift: Mindre enn eller lik 30μV/30min

●Lineært område:^{Større enn eller lik 10⁵}

3. Elektronfangstdetektor (ECD)

● Deteksjonsgrense: Mindre enn eller lik 1×^10⁻¹⁴ g/ml (gamma-heksan-isooktanløsning)

● Grunnlinjestøy: Mindre enn eller lik 0,03mV

● Grunnlinjedrift: Mindre enn eller lik 0,2mV/30min

● Lineært område:^10⁵

● Radioaktiv kilde: 63Ni

4. Flammefotometrisk detektor (FPD)

● Deteksjonsgrense: (S) Mindre enn eller lik 2×10⁻¹¹^g /s

(P) Mindre enn eller lik 1×10⁻¹²^g /s; (metylparation-vannfri etanolløsning)

● Grunnlinjestøy: Mindre enn eller lik 3×^10⁻¹³ A

● Grunnlinjedrift: Mindre enn eller lik 2×^10⁻¹² A/30 min

●Lineært område: Større enn eller lik 10³ for svovel^{, Større enn eller lik 104}for fosfor

5. Nitrogen-fosfordetektor (NPD)

● Deteksjonsgrense: (N) Mindre enn eller lik 1 ×^10⁻¹² g/s; (Azobenzen)

(P) Mindre enn eller lik 1×10⁻¹²^g /s; ( malathion )

● Grunnlinjestøy: Mindre enn eller lik 5×^10⁻¹³ A

● Grunnlinjedrift: Mindre enn eller lik 2×^10⁻¹² A/30 min

●Lineært område: Større enn eller lik 10³

★ Den tar i bruk avanserte 100 Mbps/Gigabit Ethernet-kommunikasjonsgrensesnitt og har en innebygd -IP-protokollstabel, som gjør at instrumentet kan oppnå lang-dataoverføring gjennom bedriftens interne LAN og Internett; det forenkler laboratorieoppsett, forenkler laboratoriekonfigurasjon og letter administrasjonen av analytiske data;

★ Instrumentet er utstyrt med en dedikert arbeidsstasjon som kan støtte samtidig tilkobling av flere kromatografer, som muliggjør databehandling og omvendt kontroll av instrumentene, og forenkler dokumenthåndtering;

★ Instrumentet kan kobles til produsenten via Internett for å aktivere fjerndiagnostikk, eksterne oppdateringer osv. (brukerinnstillinger kreves);

★ Skjermen er en 7-tommers kapasitiv berøringsskjerm med høy oppløsning;

★ Instrumentet bruker en multi-parallell operasjonsmodus, noe som gjør det mer stabilt og pålitelig; den kan utstyres med en rekke-detektorer med høy ytelse, som FID, TCD, ECD, FPD og NPD, og ​​opptil fire detektorer kan installeres samtidig for å møte analysebehovene til komplekse prøver.

★ Instrumentet har en modulær strukturell design, noe som gjør etterfølgende vedlikehold enkelt og praktisk.

★ Det splitter-nye mikrodatamaskinens temperaturkontrollsystem har høy temperaturkontrollnøyaktighet, utmerket pålitelighet og anti-interferensytelse; den har åtte helt uavhengige temperaturkontrollutganger, kan realisere nitti-ni- nivå programmerbar temperaturøkning, har et automatisk bakdøråpningssystem for søyleboks, forbedrer evnen til nær romtemperaturkontroll og har en raskere oppvarmings-/avkjølingshastighet;

★ Instrumentet er utstyrt med avansert elektronisk strømningskontrollenhet (EFC) og elektronisk trykkkontrollenhet (EPC) for å realisere digital kontroll av gassbanen, noe som i stor grad forbedrer instrumentets stabilitet og reproduserbarheten av analyseresultatene;

★ Kromatografen har en innebygd 24-bits AD-krets med -lav-støy, høy-oppløsning og funksjoner for grunnlinjelagring og subtraksjon.

★ Standard arbeidsstasjon er kompatibel med operativsystemer som WinXP, Win2000, Win7, Win8 og Win10.

★ Kromatografmikrodatamaskinsystemet med helt uavhengige immaterielle rettigheter har standard MODBUS/TCP-protokoll og kan kobles til DCS-systemet.

√ Deteksjon av oppløste gasser og feilkarakteristiske komponenter i transformatoroljei kraftbransjenhjelper til med å identifisere latente feil i transformatorer og sikrer sikker drift av kraftutstyr.

√ Petrokjemiskoljekomponentanalyse, kvalitetsovervåking av produksjonsprosessen, og testing av råmaterialer og ferdige produkter.

√ Sporanalyse av flyktige organiske forbindelser og organofosfor/svovelforurensninger i vann og jordfor miljøovervåking.

√ Påvisning av plantevernmiddel- og løsemiddelrester imat og legemidler ; renhetsanalyse av farmasøytiske mellomprodukter og råvarer.

√ Industriell kvalitetskontroll og vitenskapelig forskning:kvalitetskontroll av kjemiske produkter, laboratorieforskning og online overvåking av produksjonsprosesser.
